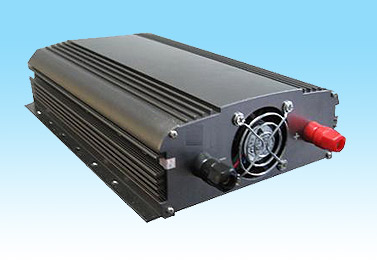

民用正弦波逆变电源

产品详细说明——
一,前言:
本逆变器使用本公司智能IC控制,具有非常完善的保护功能(包括过载保护,过流保护,高温保护,短路保护,反接保护,电池高.低压保护,设有内置式保险丝等等),指示功能。采用优质的双面线路板及零器件,保证产品高质量,高性能。本机的输出波形为纯正弦波,可以适用于任何负载,过载保护,过流保护,短路保护,保护后自动延时10秒启动。本机的体积非常小巧,便于携带。
二:使用方法
将足够功率的输入电源接上逆变器,注意电源电压要在规定范围内,连接的电源线要有足够的承载电流能力,并且尽量短,打开逆变器的电源开关,输出负载在开机前或开机后接入均可(我公司产品配有符合标准的电源线)。
三,输入电源要求:
输入电源电压必须在逆变器规定的电压范围内。
输入电源必须能够提供足够的电流,其具体算法约为输出功率/输入电压/0.8=输出电流,例如:带一个500W的负载,输入12V,则输入电流=500/12/0.8=52.1(A)。

输入电源线必须要与逆变器连接牢固,并且要有足够的承载能力。如果电流为52.1A,电源线的截面面积应尽量大于16平方毫米。

四,技术参数:

 型号

 DS-S500

 额定功率

 500W

 峰值功率

 1000W

 输入电压

 10-15.5VDC

 输出电压

 220VAC±5%

 输出频率

 0Hz

 输出波形

 纯正弦波

 工作效率

 >82%

五,保护:

 输入反接保护

 自动恢复

 输入保险丝

 80A

 输入电压保护

 <10V 和 >15.5V

 低输入电压报警

 11V±0.5V

 输出过载且<700W保护时间

 30秒

 输出短路保护时间

 2~3秒

 温度保护

 >70℃

六,状态指示:

 正常输出

 两个绿灯亮

 电池低压报警

 输入绿灯闪

 电池低压关机

 输入红灯亮

 输出过载

 输出绿灯闪,30秒后,关机。

 重载保护

 输出红灯亮,2~3秒后,关机,10秒钟后重启

 温度保护

 输入黄灯亮

七,工作环境:

温度

 -20~40摄氏度

八,物理特征:

 尺寸

 244 x 166 x 62mm

 重量

 2kg


九,注意事项:
本逆变器只能接小于其所规定最大功率的负载。
本逆变器输入电压为12V,过高的电压将使其损坏。
本逆变器在高于40摄氏度的高温环境和不通风环境下将导致过热,使输出功率下降。
如果逆变器开机后输出负载过大而产生输出保护后,应先关机,移开负载10秒后再开机,如频繁过载开机将有可能使逆变器永久损坏。
    禁止本逆变器和市电有连接,否则将有可能使逆变器永久损坏
    请不要用湿手或在潮湿的环境中使用本逆变器。
    在不使用本逆变器时,请将其电源关闭。
十,排除故障:
逆变器开机后指示灯不亮:检查输入电压是否合适,正负极有无接反情况。
    逆变器开机后输入指示灯亮红色:输入电压偏低或偏高。
    逆变器开机后亮两个绿灯,2~3秒后关机:输出负载太大或输出短路。
    逆变器开机后正常工作30秒后关机;输出红灯亮:连接的用电设备超出本逆变器的额定输出功率。
